원래 장소:
첸젠, 중국
브랜드 이름:
Polcd
인증:
RoHS, ISO9001
모델 번호:

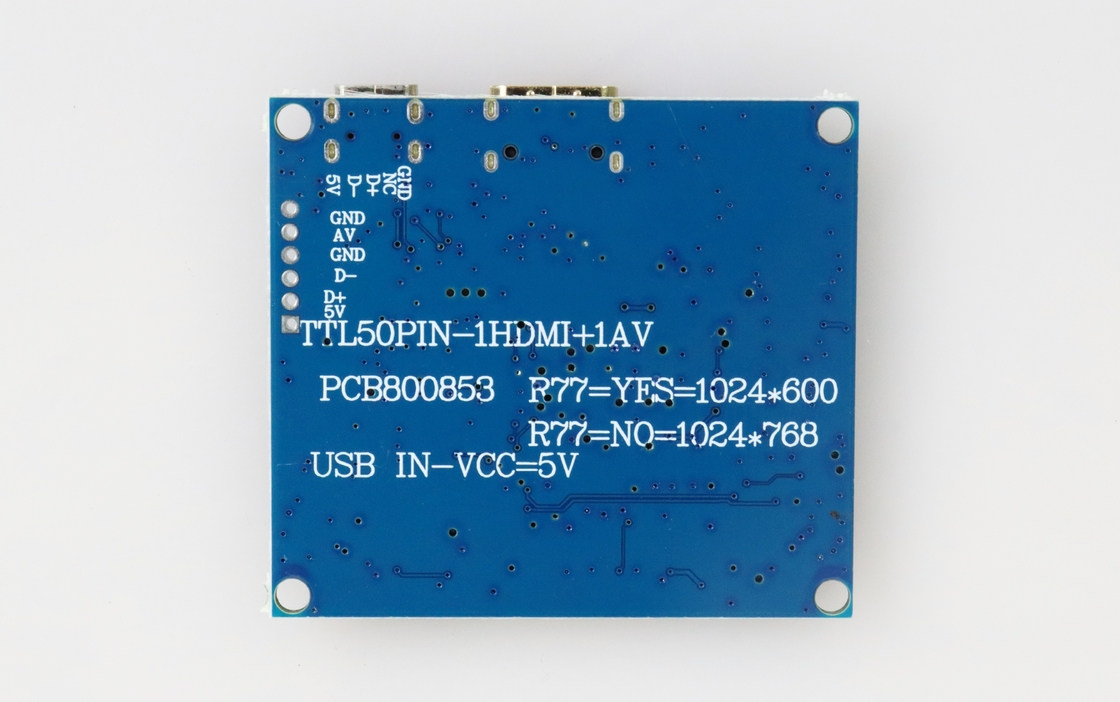

PCB800853
연락주세요
미니 디스플레이 드라이버 보드 LCD 스크린 PCB 컨트롤러
PCB 제품의 외관, 크기 및 기능은 완전히 동일하지만 LCD 화면 모형은 다릅니다.
| 운전자 보드 모델 | 함수 설명 | 언급 |
| PCB800850 | 3.5인치 LCD 지원 | 정의 참조 LQ035NC111 |
| PCB800851 | 4.3인치 40P LCD를 지원합니다. | 정의 참조 AT043TN24V1 |
| PCB800852 | 50PIN LCD 지원 | 정의 참조 AT070TN92 |
| PCB800853 | 40PIN LCD 지원 | 정의 참조 EJ070NA-01J |
| 크기: 52mm*46mm*6mm | ||
특징
1미르코 USB 전원 공급 인터페이스, 5V 표준 전원 공급, 1.5A 이상해야합니다.
2버튼도 없고 리모컨도 없습니다. HD-MI 채널을 연결하면 자동으로 HD-MI 채널로 전환됩니다.
3. 1 채널 HD-MI 신호 입력, 이 IC는 HD-MI 1을 지원합니다.2
4HD-MI는 고품질의 MINI 금판 기판입니다.
5화면 인터페이스는 고품질 금판 커넥터 40PIN EJ070NA-01J 정의를 채택합니다.
6.USB --DM+DP 신호는 외부로 확장할 수 있습니다.
7. 드라이버 보드는 10V 내에서 LED 백라이트를 구동 할 수있는 특수 회로 디자인을 채택하고 최대 180MA의 출력을 지원합니다.
9TTL 신호 출력을 지원합니다.
EJ070NA-01J와 같은 일반적인 40PIN 7" 8" 9" 10.1 인치 LCD 화면을 지원 할 수 있습니다.
이 드라이버 보드는 전체 SMD 기술을 채택합니다. 관련 매개 변수는 산업 표준에 따라 설계되었으며 선박 표준은 민간 표준에 따라 설계되었습니다.
10.이 드라이버 보드는 두 면 금으로 칠한 특수 FPC 좌석을 사용합니다. FPC는 상부와 하부 연결을 구별하지 않으며 직접 사용할 수 있습니다.
운송, 저장, 사용 요구 사항
1- 무거운 압력을 가하거나 구부러진 변형하지 마십시오.
2. 반 정적 및 방수
3상대 습도 <80%
4작동 온도: -1~60°C
5작동 습도: 0~40°C

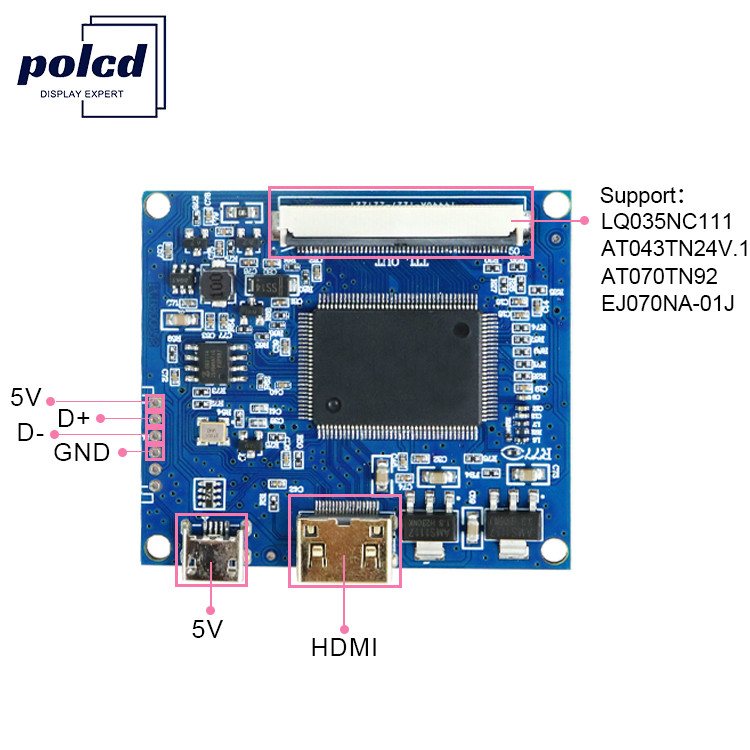

J4-INP오버C넥터
| 1 | +5V | 전원 공급 장치 입력 전압 |
| 2 | D+ | USB 신호 연결 |
| 3 | D- | USB 신호 연결 |
| 4 | GND | GND |
| 5 | AV | 기능이 없습니다. |
| 6 | GND | 땅 |
HD-MIC넥터
| 1 | 미니 HD-MI 표준 인터페이스 | 표준 케이블 사용 가능 |
MIRCO USBC넥터
| 1 | 미르코 USB 표준 인터페이스 | 표준 케이블 사용 가능 |
CON4 --이 인터페이스는 LCD 화면 FPC의 상부 및 하부 연결을 구분하지 않습니다.
