원래 장소:
첸젠, 중국
브랜드 이름:
Polcd
인증:
RoHS, ISO9001
모델 번호:
PCB800851
연락주세요

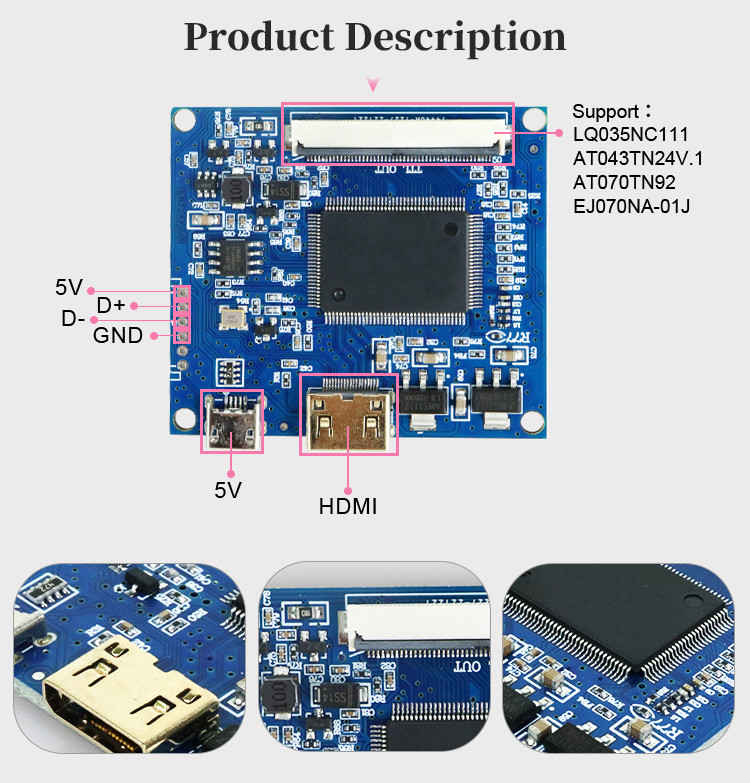

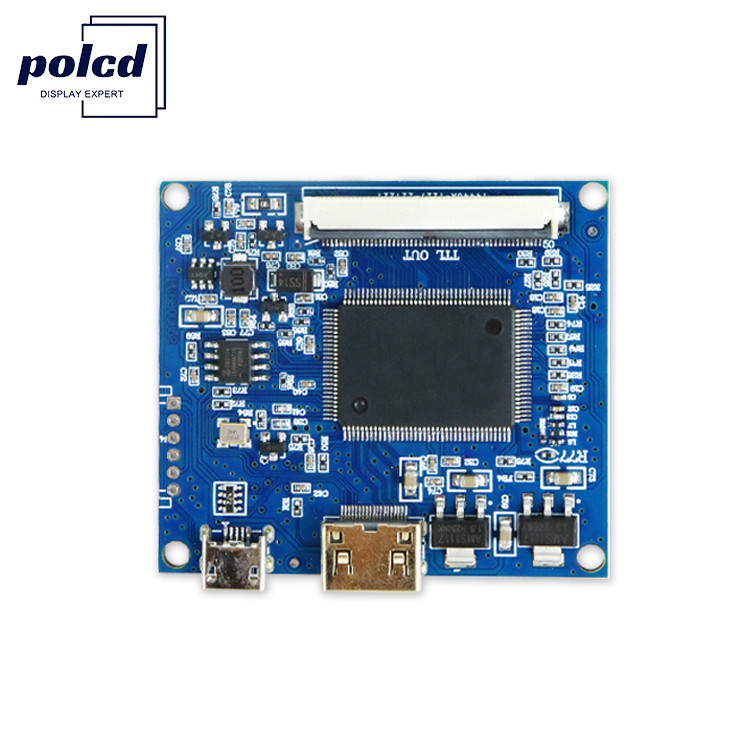

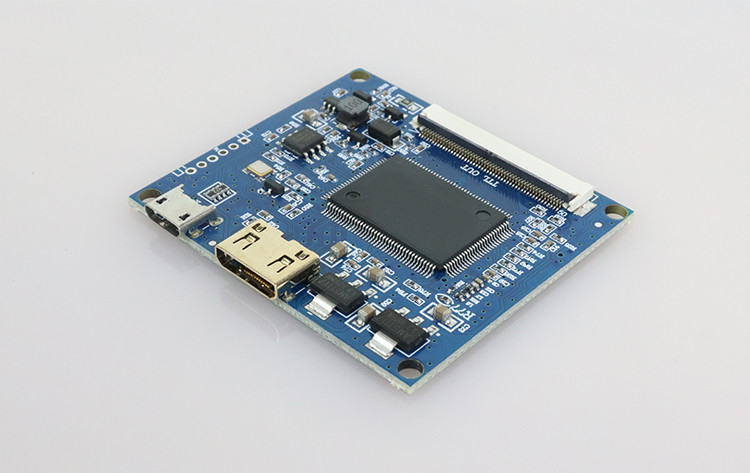

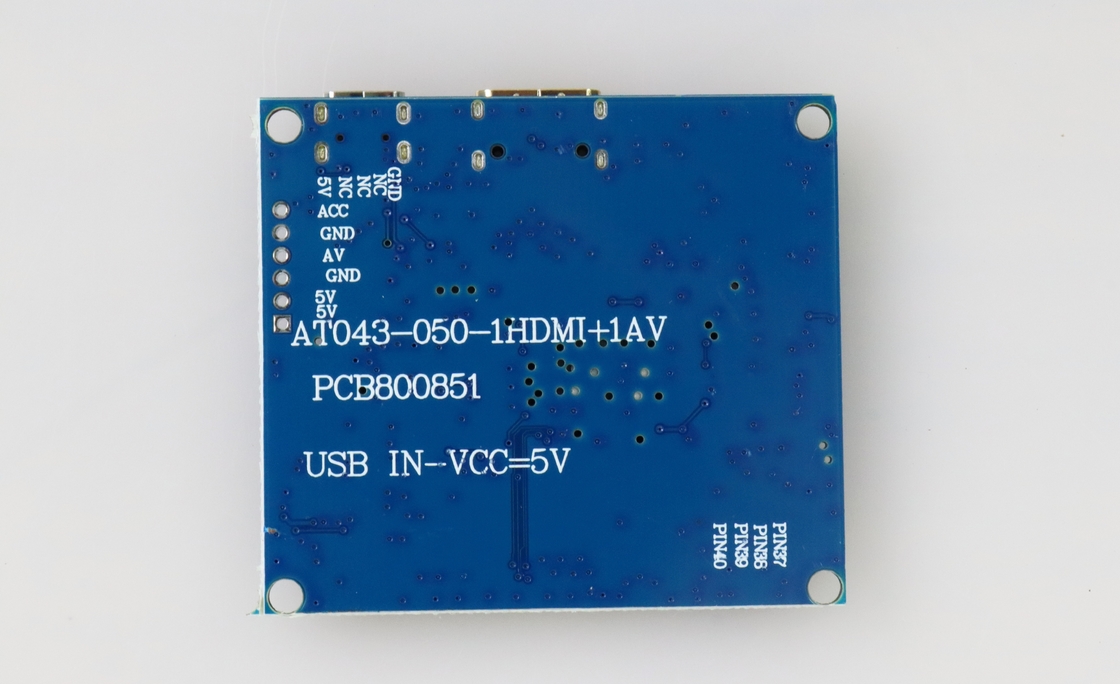

at043tn24.v.1 미르코 usb hd mi vga rgb 커넥터 유니버설 드라이브 보드
PCB 제품의 외관, 크기 및 기능은 완전히 동일하지만 LCD 화면 모형은 다릅니다.
| 운전자 보드 모델 | 함수 설명 | 언급 |
| PCB800850 | 3.5인치 LCD 지원 | 정의 참조 LQ035NC111 |
| PCB800851 | 4.3인치 40P LCD를 지원합니다. | 정의 참조 AT043TN24V1 |
| PCB800852 | 50PIN LCD 지원 | 정의 참조 AT070TN92 |
| PCB800853 | 40PIN LCD 지원 | 정의 참조 EJ070NA-01J |

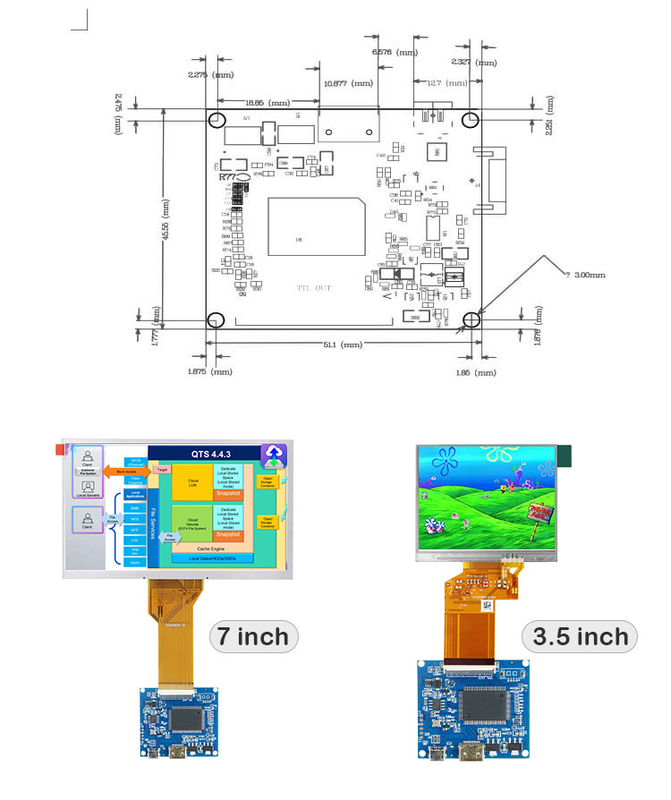

| 크기: 52mm*46mm*6mm | ||
인터페이스 기능 설명
| HD-MI | HD-MI 입력 | HD-MI 표준은 1입니다.2 |
| USB1 | 전력 입력 | 5V |
| J4 | 전력 입력 | 5V |
| CON8 | 터치 출력 포트 | 화면 모서리에 직접 접속 |
| CON6 | TTL-50PIN 신호 출력 | 정의 참조 AT070TN92 |
특징
1미르코 USB 전원 공급 인터페이스, 5V 표준 전원 공급, 1.5A 이상해야합니다.
2버튼도 없고 리모컨도 없습니다. HD-MI 채널을 연결하면 자동으로 HD-MI 채널로 전환됩니다.
3. 1 채널 HD-MI 신호 입력, 이 IC는 HD-MI 1을 지원합니다.2
4HD-MI는 고품질의 MINI 금판 기판입니다.
5화면 인터페이스는 고품질 금판 커넥터 40PIN-AT043TN24.
6.USB --DM+DP 신호는 외부로 확장할 수 있습니다.
7. 드라이버 보드는 10V 내에서 LED 백라이트를 구동 할 수있는 특수 회로 디자인을 채택하고 최대 180MA의 출력을 지원합니다.
9TTL 신호 출력을 지원합니다.
AT043TN24.V1과 같은 일반적인 40PIN 4.3 및 5 인치 LCD 화면을 지원 할 수 있습니다.
이 드라이버 보드는 전체 SMD 기술을 채택합니다. 관련 매개 변수는 산업 표준에 따라 설계되었으며 선박 표준은 민간 표준에 따라 설계되었습니다.
10이 드라이버 보드는 양면 금판 특수 FPC 좌석을 사용합니다. FPC는 상부와 하부 연결을 구별하지 않으며 직접 사용할 수 있습니다.
운송, 저장, 사용 요구 사항
1- 무거운 압력을 가하거나 구부러진 변형하지 마십시오.
2. 반 정적 및 방수
3상대 습도 <80%
4작동 온도: -1~60°C
5작동 습도: 0~40°C
J4-IN 전원 연결 장치
| 1 | +5V | 전원 공급 장치 입력 전압 |
| 2 | D+ | USB 신호 연결 |
| 3 | D- | USB 신호 연결 |
| 4 | GND | GND |
| 5 | AV | 기능이 없습니다. |
| 6 | GND | 땅 |
HD-MI 커넥터
| 1 | 미니 HD-MI 표준 인터페이스 | 표준 케이블 사용 가능 |
MIRCO USB 커넥터
| 1 | 미르코 USB 표준 인터페이스 | 표준 케이블 사용 가능 |
CON4 --이 인터페이스는 LCD 화면 FPC의 상부 및 하부 연결을 구분하지 않습니다.
직접적으로 당신의 조사를 우리에게 보내세요
